pcb为什么要拼板？对于客户来讲，pcb拼板是为了方便插件；对于pcb生产厂家来讲，pcb拼板是为了更好的提高板材的利用率，节约生产成本。Pcb拼板方式一般有三种：V割(V-CUT)、邮票孔以和空心连接条。下面小编具体和大家讲解一下：

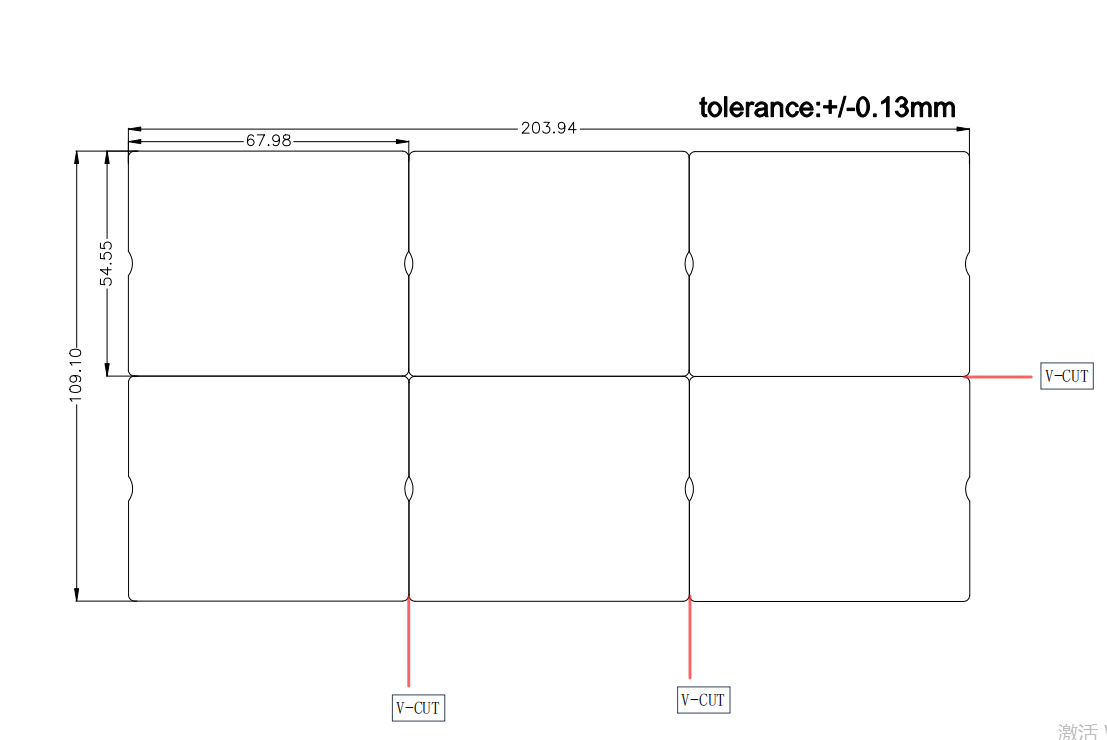

PCB拼板方式-V割
V割，又称V-CUT，在规则板中使用较多。V割是在两个板子的连接处画一个槽，只要将两个板子拼在一起，之间留点空隙即可（一般0.4mm），但这个地方板子的连接就比较薄，容易掰断，拼板时需将两个板子的边缘合并在一起。V割一般都是直线，不会有弯曲圆弧等复杂的走线，在拼板时尽量在一条直线上，V割线可以使用2D线放在所有层进行表示。

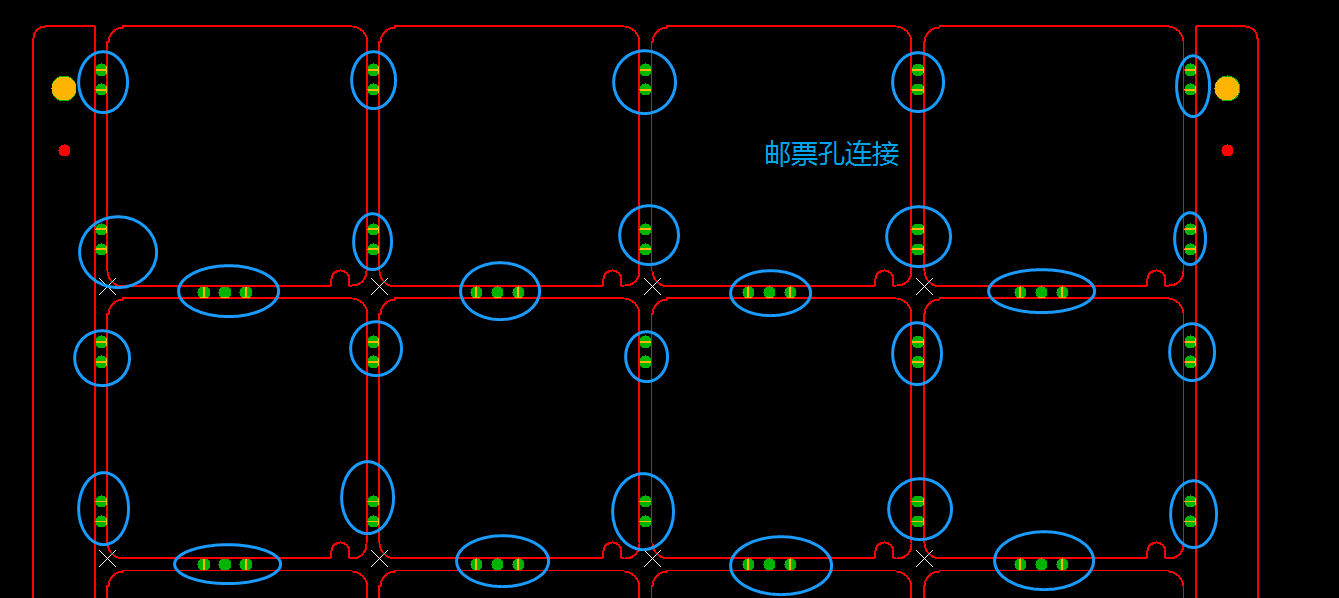

PCB拼板方式-邮票孔
对于不规则的PCB板，比如圆形的，V割是做不到的，这个时候就需要使用到邮票孔来进行拼板连接，因此邮票孔一般在异形板中使用的较多。在两个板子的边缘通过一小块板材进行连接，而这一小块板材与两块板的连接处有许多小孔，这样容易掰断。掰断之后板子的边缘像邮票的边缘，因此这种拼板方式被称为邮票孔。
PCB拼板方式-空心连接条
空心连接条在有半孔工艺的板子中使用较多，是使用很窄的板材进行连接，和邮票孔有些类似，区别在于连接条的连接部分更窄一点，而且两边没有过孔。空心连接条的拼板方式有一个缺点：板子掰开之后会有一个很明显的凸点。邮票孔也有凸点，因为被过孔分开所以不怎么明显。有人可能会觉得直接用邮票孔不就好了，为啥还要用空心连接条？这是因为在做四周都是半孔模块的时候，邮票孔和V割都无法使用的，只能通过空心连接条在模块四个角进行连接。
